品牌：	科佳电气	类型：	低压
用途：	信号保护器	组合结构：	放电管类
保护性质：	开关型	安装形式：	并联
工作原理：	开关型	型号：	NKP-TEL-6J-3
商标：	科佳	包装：	硬纸板
产量：

产品描述
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。
产品 应用
NKP-TEL-6J-3 现场模拟信号防雷器依据IEC 标准设计，适用于石油化工、垃圾处理、污水处理、环保行业等现场传感设备的防雷保护，对室外变送器、传感器等输出信号线路上的防雷，有良好的效果，可直接安装在现场变送器、传感器的备用接线螺口上，可根据客户需求定制各种接口螺纹，使用极为方便。
产品特点
各种接口螺纹可定制，使用极为方便；
不锈钢优质材料，耐酸、碱、油、水腐蚀；
限制电压低、通流容量大；
体积小巧，维护简单；
适应露天酸、碱、油及潮湿等恶劣环境。
技术参数

型号	NKP-TEL-6J-3
最大持续运行电压Uc：	≤26V 、50V DC
电压保护水平Up：	77V 、92V
交流耐受能力：	0.1A,1s,5次,X-C(PE)
冲击耐受能力：	C2:10kV/5kA,X-C(PE)
电容：	≤10pF，X-C(PE)
插入损耗：	≤0.3dB/10MHz
反应速度：	10-12s
外形尺寸：	?27×75mm(六角柱形)?30×75mm(3/4螺纹)
重量：	0.2kg
外壳：	耐腐蚀不锈钢
导轨安装：	螺纹接口

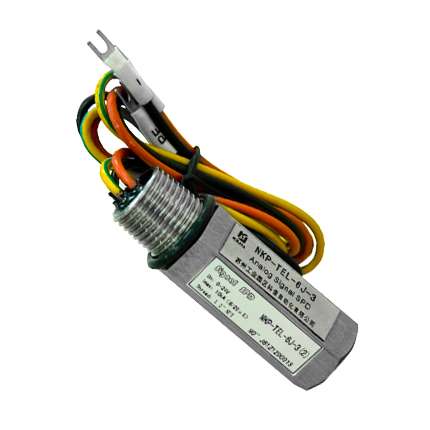

产品展示

用户须知
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。
