品牌：	科佳电气	类型：	低压
用途：	信号保护器	组合结构：	放电管类
保护性质：	开关型	安装形式：	并联
工作原理：	开关型	型号：	NKP-TEL-5U-24
商标：	科佳	包装：	硬纸板
产量：

产品描述
NKP-TEL 系列信号防雷器依据IEC 标准设计，能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放因雷击引起的高压脉冲能量，降低各接口间的电位差，起到保护用户设备的作用。NKP-TEL 系列信号防雷器采用新型防雷元件，构成多重保护电路，具有适用于各种设备的专用防雷装置和接口形式，产品反应速度快、低插损、安装便捷、无须维护。
产品 应用
NKP-TEL-5U-24 以太网通信防雷器可用于16 路以太网通信网络的防雷，采用1U 机箱型外壳。每路网络通信线的两端都应安装此种防雷器, 保护通信设备免受雷电损害。外部设备的引入线接防雷器输入口，防雷器输出口接内部被保护设备，机壳端、大地端应与机柜壳及接大地引线可靠连接。
产品特点
采用多级保护电路，残压低；
网络信号传输性能优越，响应时间快；
限制电压低、通流容量大；
标准1U 机箱式安装，维护简单；
标准RJ45 插口，安装接线方便。
技术参数

型号	NKP-TEL-5U
典型应用	ETHERNET 10/100baseT
适用线路	5类、超5类/5类
标称工作电压 Un	5V
最大持续工作电压Uc	9V
标称放电电流In	2500A(8/20μs)
最大放电电流Imax	5000A(8/20μs)
电压保护水平 Up	≤1.0kV（X-C:5kV/2.5kA）
保护口线数	8/16/24口8线
反应速度	10-12秒
插入损耗	≤0.5dB（100MHz）
最大数据传输率	0～100 Mbps
输入/输出接口	RJ45（8、16、24口）
使用环境温度	-20℃~+70℃
外壳材料	铝合金
防护等级	IP20
安装方式	1U机柜安装
测试标准	GB/T 18802.

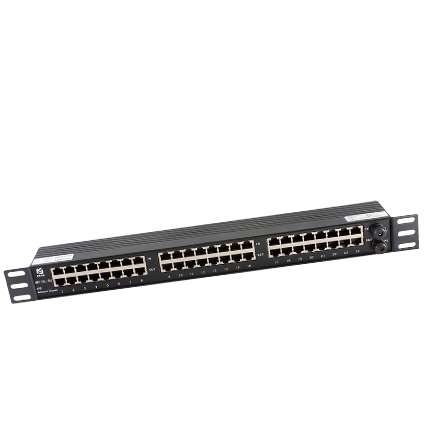

产品展示

用户须知
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN) 与信号通道相连，输出端(OUT) 与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m 。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。
