科佳电气KDY-80一级电涌保护器

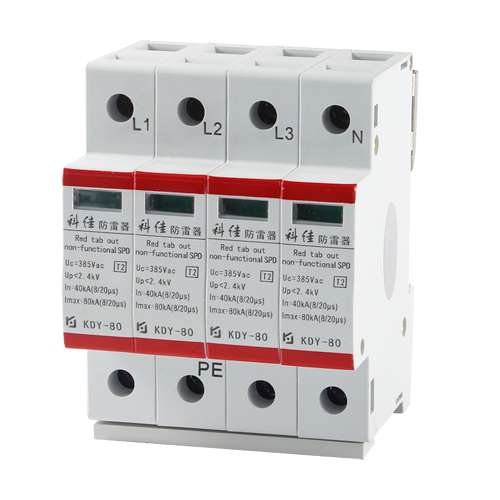

科佳电气KDY-80一级电涌保护器--点击浏览大图

所属目录:防雷器

搜索关键字:科佳电气KDY-80一级电涌保护器

信息简介:科佳电气KDY-80一级电涌保护器

科佳电气KDY-80一级电涌保护器详细信息:
“科佳电气KDY-80一级电涌保护器”参数说明
品牌: 科佳电气 类型: 低压
用途: 电源保护器 组合结构: 压敏电阻类
保护性质: 限压型 安装形式: 并联
工作原理: 限压型 型号: KDY-80/385/4P
商标: 科佳 包装: 硬纸板
产量:
“科佳电气KDY-80一级电涌保护器”详细介绍
KDY-80 一级电涌保护器
产品描述?
KDY-80 电源防雷器的通流容量较大,是一级电源防雷器保护器件,根据防雷原理,雷电能量经一次释放后,在电源线上仍有较高的残压,应通过防雷系统后级防雷器的配合,使雷电能量逐级释放,才能有效地保护终端的用电设备。
产品特点
压敏型电涌保护器,最大可承受通流容量为80kA? ;
内置多级热脱扣装置,为供电网络正常运行提供可靠保护;
电压保护水平低、响应速度快、无续流;
故障指示窗口,采用红色警示色标提示用户防雷器已出现故障。
产品适用范围
电源线路屏蔽埋地输入的建筑物的总配电柜; 室外大功率设备配电柜、配电箱; 建筑物内有室外进出线路输入的配电箱; 室外配电柜、配电箱; 适用于3+1/1+1 接线模式下配电箱及重要设备配电箱。
技术参数
适用电源 220/380V(总配电系统用)
电源系统 TT-TN-IT
标称工作电压 Un AC220V /380V
最大持续工作电压 Uc AC385V
标称通流容量 In 40kA(8/20μs)
最大容通电流 Imax 80kA(8/20μs)
电压保护水平 Up <2.4KV
遥信接点 四组常开触点
前置熔断器 63A
响应时间 25ns
使用环境温度 -40℃~+80℃
最小导线截面 6mm2单股线
最大导线截面 25mm2多股线/16mm2单股线
外壳材料 符合 UL94 V-0
防护等级 IP20
安装方式 35mm DIN导轨, EN 60715标准
测试标准 GB/T 18802.

选型参考
三相五线选用KDY-80/385/4P
三相四线选用KDY-80/385/3P或KDY-80/385/3P+1
单相三线选用KDY-80/385/2P
单相两线选用KDY-80/385/2P或KDY-80/385/1P+1
产品展示

安装说明
1 、 应用于配电系统为380V 电源雷电保护,并联安装在楼层分配电箱或机房配电箱电源进线端,配35mm 电气导轨,可采用凯文 连接方式。安装前必须切断电源,严禁带电操作。?
2 、?L1 、L2 、L3 为相线,N 为零线,PE 为地线,切勿错接。安装完成后,合上自动断路器开关,检查工作状态是否正常。?
3 、 防雷模块在使用期间,应定期检测并查看劣化指示窗状态,当指示窗呈红色或遥信端子输出报警信号时,表示防雷模块出现故障,应及时维修或更换。
4 、 所有接线必须牢固及可靠电气连接。
5 、 防雷接地应符合防雷规范要求,接地线尽可能粗短且接地电阻应小于10Ω
